Protipožární rolety BACHFIRE H

POPIS

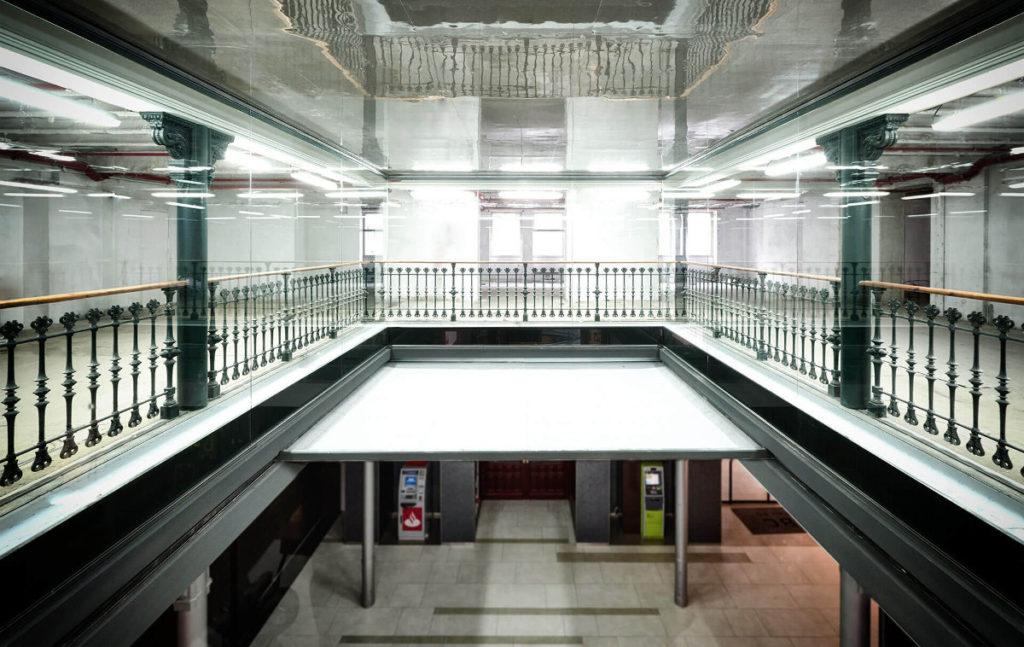

BACHFIRE H je horizontální automatická protipožární roleta, která v případě požáru omezuje a usměrňuje šíření požáru, s klasifikací E120.

Roleta je složená ze: tkaniny ze skelného vlákna s oboustranným krytím polyuretanovou vrstvou a zesílené dráty z nerezové oceli; tkanina je připevněná ke dvěma ocelovým hřídelím o průměru 78 mm; prvky jako horní box, boční vedení a spodní lišta jsou vyrobeny z galvanizované oceli.

Celý systém je poháněný nejméně dvěma stejnosměrnými 24V tubulárními motory na protilehlých stranách. Ovládací panel automatické rolety (CBM) má jmenovité vstupní napětí 115V nebo 220V a výstupní napětí 24V.

Celý systém je vybavený záložním zdrojem energie (Uninterruptible Power Supply – UPS) s autonomií až 6 hodin.

Testováno a schváleno k použití dle Evropské normy UNE EN 1634-1 a UNE EN 1363-1.

PROVOZ

Systém lze aktivovat pomocí řídící jednotky SHEV, signálem požárního hlásiče, zařízeními k detekci požáru a kouře nebo ručními požárními hlásiči.
V případě požáru obdrží ovládací panel BACH (CBM) poplašný signál a roleta se automaticky uzavře kontrolovanou a bezpečnou konstantní rychlostí.
V případě falešného poplachu se rolety automaticky vrátí do pohotovostní polohy po resetování poplachu z řídícího systému. V případě výpadku napájení bude roleta připravena k aktivaci pomocí záložního zdroje nejméně dalších 24 h.

TKANINA

Tkanina ze skelného vlákna odolává teplotám do 1100°C. Oboustranná polyuretanová vrstva garantuje mechanickou stabilitu při manipulaci s tkaninou nejen při šití, nýbrž i během instalace. Všechny švy jsou zesílené nerezovým drátem s kevlarovým povlakem.

HORNÍ BOX

Horní box je vyrobený z galvanizovaného ocelového plechu tloušťky 1,2mm s možnostmi adaptace pro specifické prostorové požadavky či požadavky na údržbu.
Rozměry horního boxu se liší podle šířky a výšky rolety.

BOČNÍ VEDENÍ

Boční vedení je vyrobeno z ocelového galvanizovaného plechu o tloušťce 1,5 až 3 mm s různými rozměry podle šířky a výšky rolety.

HŘÍDEL

Hřídel je vyrobena ocelového galvanizovaného plechu o tloušťce 1,5 mm, její průměr je 78 mm. Speciální systém fixace tkaniny.

SPODNÍ LIŠTA

Spodní lišta je vyrobena z 1,5mm galvanizovaného ocelového plechu.

ELEKTRO MOTOR

24V tubulární motor BACH
Maximální příkon / Točivý moment: 24 W/18,5 Nm
Maximální proud: 3 A (1 motor)
Průměrná lineární rychlost: 0,08 m/s

CRM MOTORU A REGULAČNÍ SKŘÍŇKA

Polyesterová skříňka s krytím IP56 obsahující elektroniku řízení motoru.
Rozměry (Š x V x T): 120 mm x 160 mm x 75 mm

OVLÁDACÍ PANEL CBM

Zařízení zajišťující ovládání pohybu rolety v případě obdržení signálu od řídícího systému. Systém vizuálního a akustického vyhlášení poplachu.
Rozměry (Š x V x T): od 300 x 300 x 210 mm do 400 x 400 x 210 mm
Vstupní napětí: 115 nebo 220 V 50 Hz
Výstupní napětí: 24 V
Baterie: 2 x 12 V 7,5 Ah

ZVLÁŠTNÍ PŘÍSLUŠENSTVÍ

Provedení v komaxit RAL: horní box, boční vedení, spodní lišta.
Nerezové prvky: horní box, boční vedení, spodní lišta, šrouby, nýty.
Horní box: přizpůsobení speciálním architektonickým nebo provozním požadavkům.
Boční vedení: přizpůsobení speciálním architektonickým nebo provozním požadavkům.
Elektromotor: speciální 24V motory do 80 Nm bez CRM; speciální 230V motory do 120 Nm bez CRM.
CRM: řídící systém upravený pro rychloběžnou funkci rolety.
Ovládací panel CBM: speciální provedení v jednom ovládacím panelu, výstup pro odesílání dodatečných informací, mikrospínače, komunikace s jinými zařízeními, speciální záložní baterie, možnost zpoždění aktivace rolety.

Poznámka: na požádání lze zohlednit další požadavky a řešení na míru zákazníkovi.
