Protikouřové rolety BACHSMOKE EV

POPIS

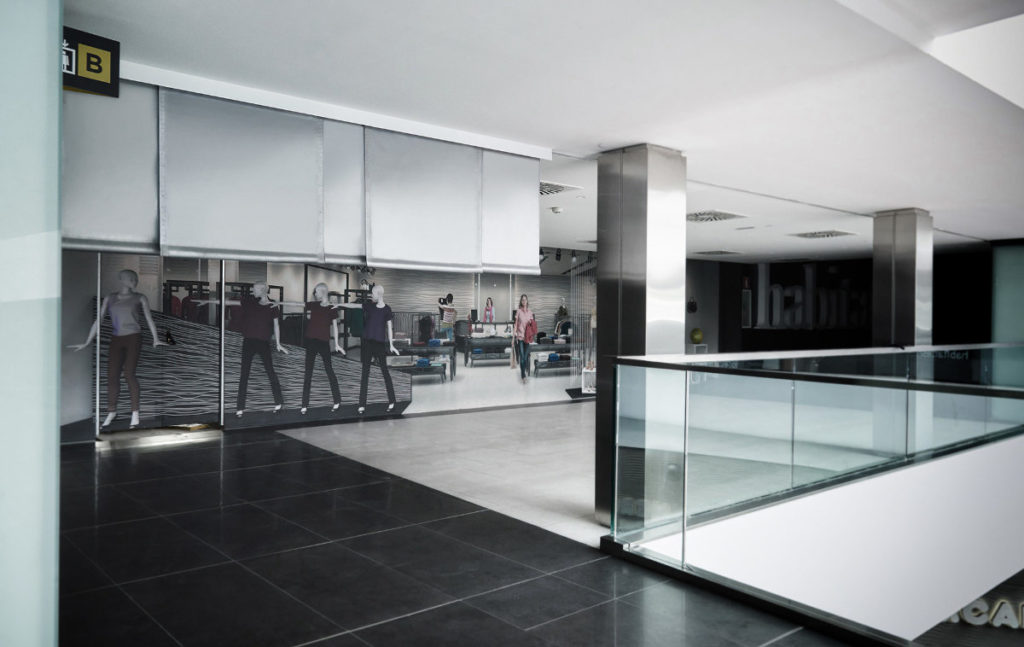

BACHSMOKE EV je automatická proti-kouřová roleta, která v případě požáru omezuje a usměrňuje šíření kouře, s klasifikací D180, přičemž v případě požáru umožní evakuaci osob.

Roleta je složená ze: tkaniny ze skelného vlákna s oboustranným krytím polyuretanovou vrstvou a zesílené dráty z nerezové oceli; tkanina je připevněná k hřídeli o průměru 78 mm; prvky jako horní box, boční vedení a spodní lišta jsou vyrobeny z galvanizované ocelI.

Textilie je vybavena napojením/překryvem umožňujícím únik osob skrz spuštěnou roletu.

Celý systém je poháněný stejnosměrným 24V tubulárním motorem a ovládaný řídícím systémem BACH CRM (Control and Regulation for Motor – Ovládání a regulace motoru) se speciálním bezpečnostním systémem zajišťujícím gravitační uzavření rolety.

Ovládací panel rolety (CBM) má jmenovité vstupní napětí 115V nebo 220V a výstupní napětí 24V.

Celý systém je vybavený záložním zdrojem energie (Uninterruptible Power Supply – UPS) s autonomií až 6 hodin.

Testováno a schváleno k použití dle Evropské normy UNE EN 12101-1-1 a nese označení CE.

PROVOZ

Systém lze aktivovat pomocí řídící jednotky SHEV, signálem požárního hlásiče, zařízeními k detekci požáru a kouře nebo ručními požárními hlásiči.
V případě požáru obdrží ovládací panel BACH (CBM) poplašný signál a roleta se automaticky uzavře kontrolovanou a bezpečnou konstantní rychlostí, a to i v případě celkového výpadku napájení.
V případě falešného poplachu se roleta automaticky vrátí do pohotovostní polohy po resetování poplachu z řídícího systému.
V případě výpadku napájení zůstane roleta plně zatažena díky záložnímu zdroji.

TKANINA

Tkanina ze skelného vlákna odolává teplotám do 600°C. Oboustranná polyuretanová vrstva garantuje mechanickou stabilitu při manipulaci s tkaninou nejen při šití, nýbrž i během instalace. Všechny švy jsou zesílené nerezovými dráty s kevlarovým povlakem.

HORNÍ BOX

Horní box je vyrobený z galvanizovaného ocelového plechu tloušťky 1,2mm s možnostmi adaptace pro specifické prostorové požadavky či požadavky na údržbu.
Rozměry horního boxu se liší podle šířky a výšky rolety.

HŘÍDEL

Hřídel je vyrobena ocelového galvanizovaného plechu o tloušťce 1,5 mm, její průměr je
78 mm. Speciální systém fixace tkaniny. Systém vždy obsahuje minimálně dvě hřídele.

SPODNÍ LIŠTA

Spodní lišta je vyrobena z 1,8mm hliníkového profilu v povrchové úpravě komaxit
RAL9003 (bílá).

ELEKTROMOTOR

24V tubulární motor BACH
Maximální příkon / Točivý moment: 24 W/18,5 Nm
Maximální proud: 3 A
Průměrná lineární rychlost: 0,10 až 0,15 m/s

CRM MOTORU A REGULAČNÍ SKŘÍŇKA

Polyesterová skříňka s krytím IP56 obsahující elektroniku řízení motoru.
Rozměry (Š x V x T): 120 mm x 160 mm x 75 mm

OVLÁDACÍ PANEL CBM

Zařízení zajišťující ovládání pohybu rolety v případě obdržení signálu od řídícího systému. Systém vizuálního a akustického vyhlášení poplachu.
Rozměry (Š x V x T): od 300 x 230 x 140 mm do 400 x 400 x 210 mm
Vstupní napětí: 115 nebo 220 V 50 Hz
Výstupní napětí: 24 V
Baterie: 2 x 12 V 7,5 Ah
Maximální kapacita: 12 motorů

ZVLÁŠTNÍ PŘÍSLUŠENSTVÍ

Provedení v komaxit RAL: horní box.
Nerezové prvky: horní box, šrouby, nýty.
Horní box: přizpůsobení speciálním architektonickým nebo provozním požadavkům.
Ovládací panel CBM: speciální provedení umožňující ovládání až 48 motorů jedním ovládacím panelem, výstup pro odesílání dodatečných informací, mikrospínače, komunikace s jinými zařízeními, speciální záložní baterie, možnost zpoždění aktivace rolety.
Nouzové tlačítko: stisknutím tohoto tlačítka dojde k okamžité aktivaci rolety.

Poznámka: na požádání lze zohlednit další požadavky a řešení na míru zákazníkovi.
